SCAN 2905/9700(SCAN) r=6歐姆
SCAN WU/8747t00 r=8歐姆
ET-3的構型是優越的,唯一的也是根本的問題是用了兩顆6.5"單體,即便兩顆並聯增加6db的音壓,但我們注意看這顆Fostex166的全音域喇叭響應頻率大致是平坦的,在200hz,100hz,50hz卻呈現不同斜率的衰減,在40hz差不多掉到75db以下,但如果響應線加6db的話20hz的地方可以再拉起到75db,但是同時在650~1000hz的地方卻高到了98db,這就是為甚麼我們再用ET-3演譯音樂時會需要挑選避免聲音集中在中音域的類型音樂的原因.ET-3是厲害的很角色但是碰到不是他的場子的時候就很狼狽.為解決這問題我們就會開始踏入分音器的路線了.全音域喇叭頻率大致平坦,但去頭去尾太不過癮了.

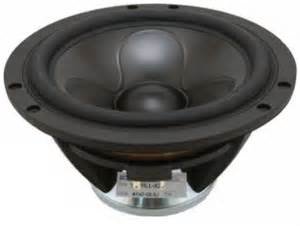

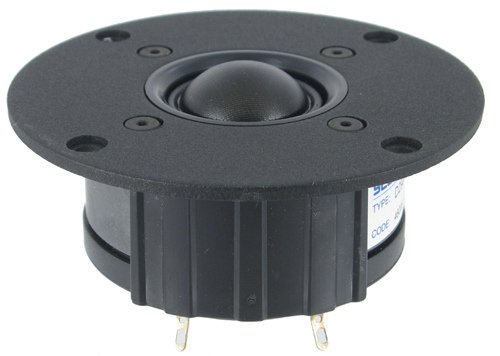

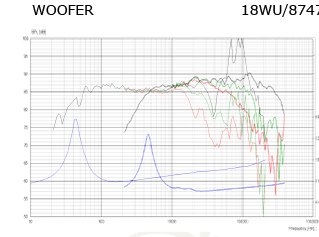

首先決定2顆6.5"中低音及1顆1"高音,再試算符合分音的位址約在1000hz地方為理想.接下來是確認適合匹配的響應頻譜及選擇單體,目前台灣代理進口的除全音域喇叭的日本Fostex及中國TB及英國Lowther外,熟知的SCAN,SEAS外,Peerless及Vifa都是知名大廠.在唐竹都找得到.匹配首先當然是要看阻抗,再來就是靈敏度.後來我們高音選擇了2905/9700(SCAN) , 中低音選擇了18WU/8747(SCAN),再確認分頻點:WU/8747t00的諧振頻率fs為33hz,其倍頻為66,132,264,528,1056,2112,4224,8448,16896,33792.2905/9700t00的諧振頻率fs為500hz其倍頻為500,1000,2000,4000,8000,16000,32000 我們修正分頻點在1300hz
接下來計算電路,因為痞客邦無法繪圖,下次再補上.我們用3階2分頻電路計算得出 C1=13.602(uf) ,C2=40.807(uf) , L1=0.5510(mH) , L2=0.7344(mH) ,L3=0.2449(mH) , C3=40.807(uf)
實作待續.....
