Box依據 Ray Alden 設計2音路MTM 反射式 喇叭 ,  分頻器則以 X-over-3Pro  輸入協助設計

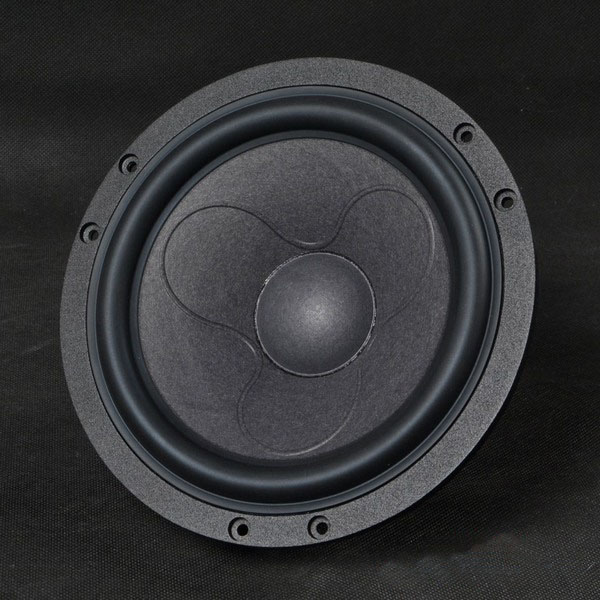

Scan speak   18WU/8741T00

 Fs: 31 Hz , Qts: 0.33 , Vas : 48.6L , Sensit :85.4 db ,  Zn :8

Scan speak D3004/660000

 fs : 470  hz   , Qts : 0.47   , Vas : 0.02L , Sensit :91.5 db , Zn :4

 目標是2音路 MTM 反射音型書架喇叭,根據Ray Alden手算如下 1. check EBP =93 ok    2. 最佳尺寸 /Vb=30.25L   3. 開口截止頻率 /F3=38.05hz  4.計畫箱體尺寸 /52.6L  5. 實際F3=38.05 hz.  修正後 F3=25.86hz  6.反射音管 Fb /35.3hz 修正後 Fb= 23.69hz  7.反射音管尺寸/ 直徑60mm,長度115mm  8.分頻點設定 /1200hz(以1720hz試算可能更符合 Ray Alden),低音分頻採4階Bessel,高音分頻採4階Butterworth

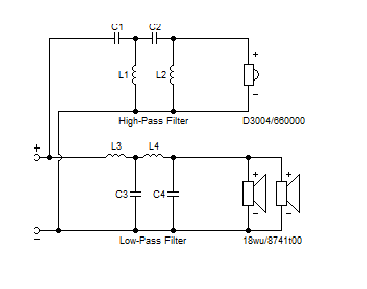

C1=28.89  ,C2=40.83  ,C3=65.99  ,C4=14.24  ,L1=0.252  ,L2=1.04  ,L3=0.881  ,L4=0.36

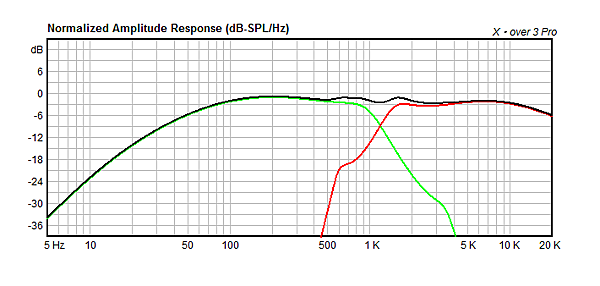

        在1200hz分音處附近高低音疊合平坦

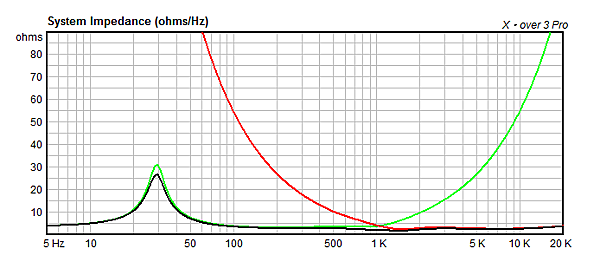

         阻抗過低,擴大機電流會過大,高低音輸入不要在並聯,讓阻抗保持在4歐姆

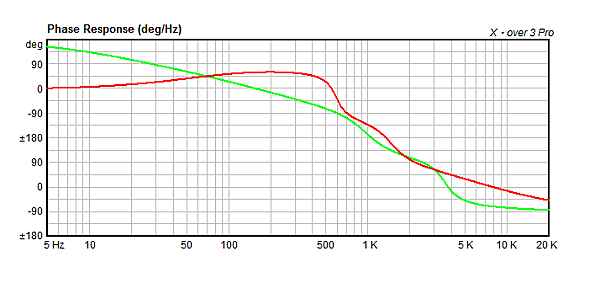

       相位沒有180度的相互抵消情形,且在1200hz處高低 音已分頻

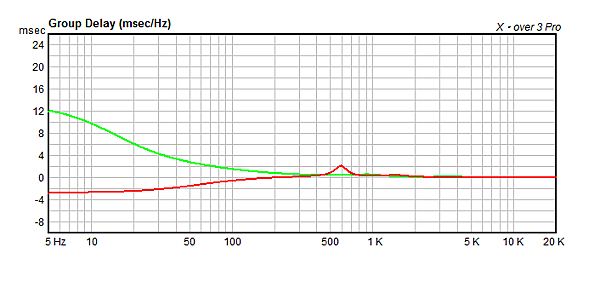

         高低音喇叭在25hz 最大延遲為 6 毫秒,耳朵聽不出來,且在1200hz處高低 音已分頻
